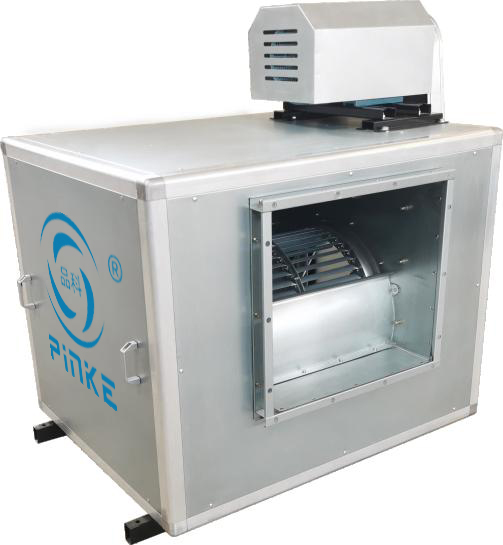

RX系列低噪声柜式离心通风机

一、产品概述

　　RX系列低噪声柜式离心机是我公司吸取国内各厂风机箱之长处,结合我公司多年来风机箱之精心研制与改良,以精湛的先进技术与丰富的经检设计及优良的机械结构制造而成，具体体积小,重量轻,效率高和便于安装维护等特点。

　　RX系列风机有9"、10"、12"、15"、18"、20"、22"、25"、28"、30"、32"、36"、40".共十三种机号,供客户选用。

二、结构特点

　　风机箱体采用优质型材,电机可内置或外置传动(作为常温通风换气使用)。箱板有镀锌板或普通钢板烤漆处理两种,色泽鲜艳,附着力强,经久耐用,不褪色。

　　风轮及蜗壳皆采用优质材料精制而成,风轮经动平衡校正,质量保正。

　　轴承采用优质国产或进口轴承。

　　电机转子经高精度动平衡机进行动平衡试验,确保运行稳定,安全可靠。

　　风机可根据现场实际需求情况,可做防爆防腐配置初中高效等非标定制。

三、使用条件

　　输送不易燃、无腐蚀性气体,含尘量和其他固体小于150mg/m3,温度在-20°C至80°C。

　　对于较大容量三相异步电动机(为电机额定功率在7.5kw以上)因起动时起动电流较大,不允许直接起动,应采用Y-△降压起动方法或其它方法起动。

四、用途

　　适用于宾馆、写字楼、影剧院、商场、地下室高温消防和通风换气之用,也以作高层建筑及民用建筑的中央空调机组风机段主机。除此之外还可以作为一般工厂通风排气之用。

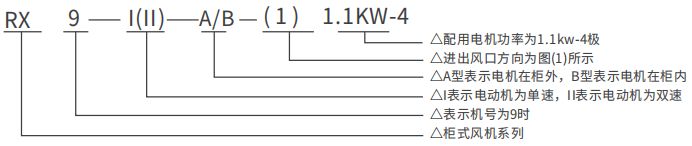

五、型号说明

特种防爆型产品概况

　　1、产品说明

　　RX(防爆型产品在型号“RX"前面加"B")系列高压型柜机防爆离心风机,是我司特种风机的其中一种产品，是在普通RX柜式离心风机基础上通过增加防火花功能、配用防爆电动机从而达到防爆效果,产品外型尺寸、性能参数与RX标准相同。该产品经过国家专业机构检测并获得防爆产品认证证书,是易燃易爆作业环境的必然选择。

　　2、结构特点

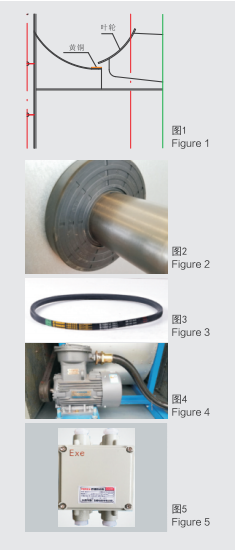

　　△风机内部与空气接触主要部份蜗壳采用特殊材料隔离技术,主要有铜、铝合金'不锈钢材料用于隔离转动件,防止转动件产生摩擦引发电火花而引燃引爆空气中的介质:(如图1示)

　　△风机主轴与蜗壳接触处采用橡胶隔离技术,防止主轴与蜗壳的铁板摩擦(电机内置型无需此结构)引发电火花而引燃引爆空气中的介质:(如图2示)

　　△采用防静电皮带:(如图3示)

　　△采用国家认可的防爆电动机:(如图4示)

　　△可根据客户要求加装箱体外部防爆接线盒(电机外置型无需此结构):(如图5示)

　　3、用途

　　△适用于办公大楼、宾馆、酒店、礼堂、影剧院、地下室、高级民宅、工厂车间、商场、医院等场所的通风换气。

　　△在输送气体温度不能超过80°C。

　　△输送介质要求:介质可为普通空气、或易燃易爆空气,但要求无腐蚀、气体不能含有较粘性的物质,且气体中所含尘土或硬质颗粒物的含量不能大于150mg/m3。

洁净型产品概况

　　1、产品说明

　　RX-G (洁净型产品在型号“RX-G"后面加“G”)系列低压型柜机洁净离心风机,是我司开发的一种针对洁净环境使用的产品,是在普通RX柜式离心风机基础.上通过增加过滤装置达到洁净空气的功能,产品外型尺寸、性能参数与RX标准都不同,采购前由我司技术工程师提供设计图和选型方案。该产品分为初、中、高效过滤段,根据用户需求选用,是高要求洁净作业环境的必然选择。

　　2、结构特点

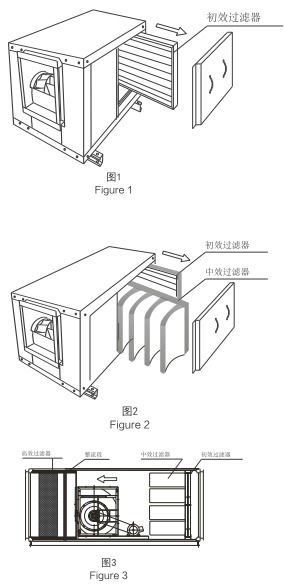

　　△初效型

　　在风机进风段或出风段的箱体内加装初效过滤器,可通过打开检修i]检查或更换过滤器。过滤器有G 1-G4级别可供用户选择:(如图1示)

　　※次最高过滤效率达到45%。

　　△初中效型

　　在风机进风段或出风段的箱体内加装初中效过滤器,可通过打开检修门]检查或更换过滤器。中过滤器有F5-F8级别可供用户选择,有袋式和板式选择: (如图1示)

　　※次最高过滤效率达到95%。

　　△初中高效型

　　在初中效过滤的基础上增加高效过滤,过滤段-般装在出风口的前面:(如图1示)

　　※次最高过滤效率达到99.99%。

　　3、用途

　　△主要选用于高要求的无尘车间、医院、幼儿园、实验室。

　　△在输送气体温度不能超过80°C。

　　△输送介质要求:介质应为空气并且无腐蚀、无易燃易爆,气体不能含有较粘性的物质,且气体中所含尘土或硬质颗粒物的含量不能大于150mg/m3。

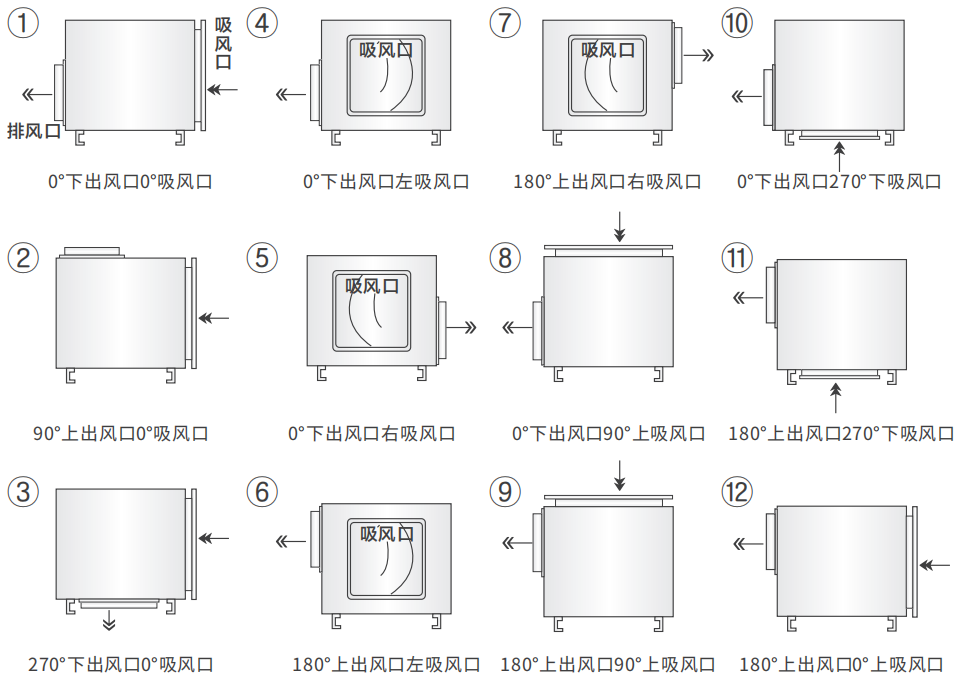

进出口风口位置示图

安装维护与保养

　　一、安装前:

　　△了解风机的规格、型式、机械的安装尺寸,所需的性能指标。

　　△认真检查叶轮及机壳有无因运输时损坏、变形。检查联结的螺钉是否紧固,否则应待修复后方可安装使用。安装风机的基础应有足够的强度,稳定性和耐用性。

　　△检查电源线路的相位电流、电压,是否与风机要求相符。

　　△排、送风管横截面积要求一般不应少于风机出风口的横截面积。

　　二、使用前:

　　△风机启动前，首先检查电动机的动力线路,严禁短路、缺相;以及检查风机及管道内有无妨碍转动的物品。

　　△检查风机机组各部分之间的间隙大小，转动部分不允许碰撞,固定件的螺栓应紧固。

　　三、风机在运转中必须注意以下问题:

　　△注意机组的振动、噪声及撞击杂声的情况。

　　△用电流表监视电动机负荷,不允许长时间在超负荷状态下运行。

　　△检查粉尘、灰粒等的变化是否符合风机的使用要求。

　　四、风机的维护保养:

　　△安装后,定期检查风机各部件,以保证风机能随时启动,正常工作。

　　△风机停用时间过长时,应充分注意风机及其它电器部件受潮情况，如电机受潮,应烘干后再使用。

　　△风机至少每年进行一次定期检查,检查叶轮及冷风系统,消除风机内部的灰尘、污垢等。

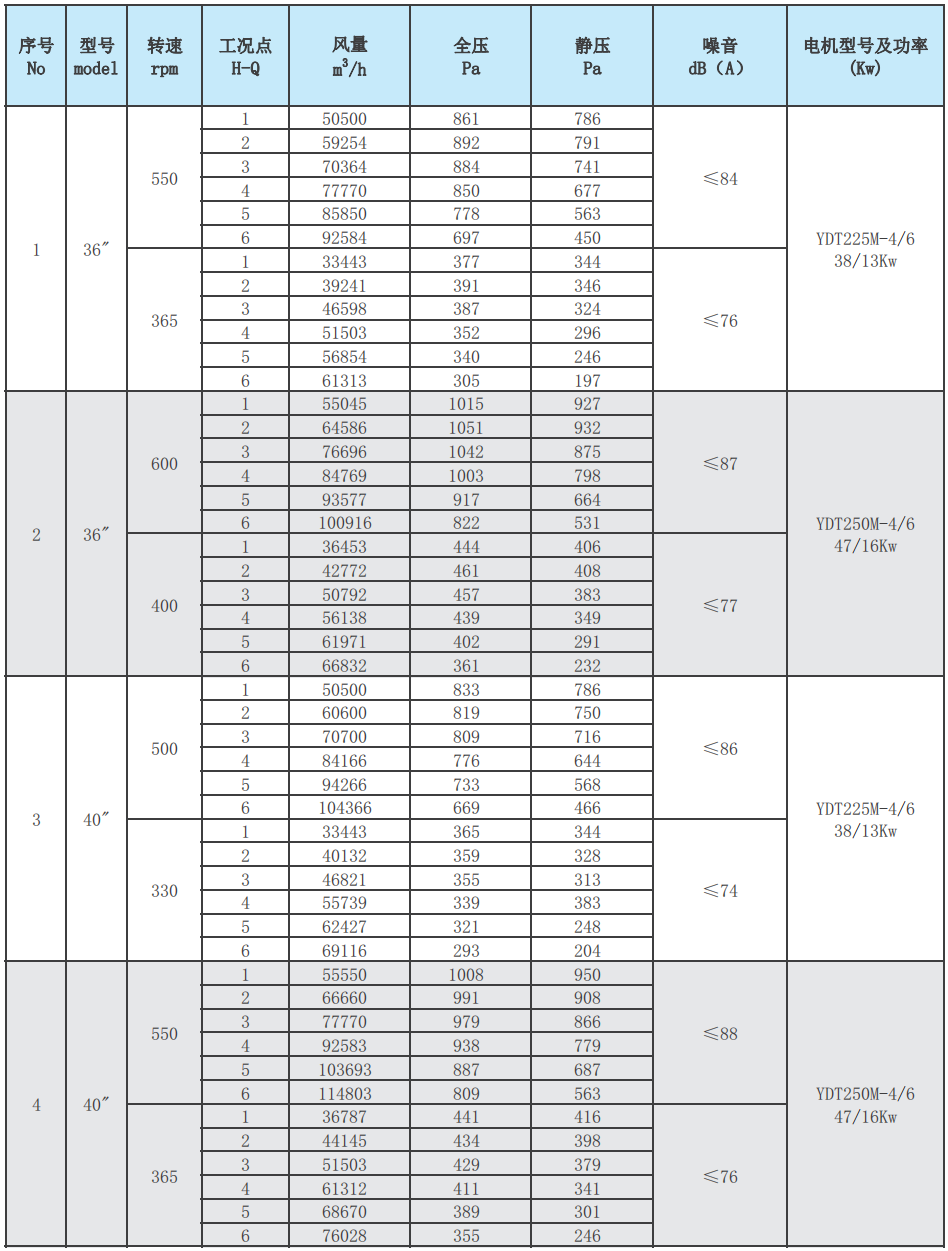

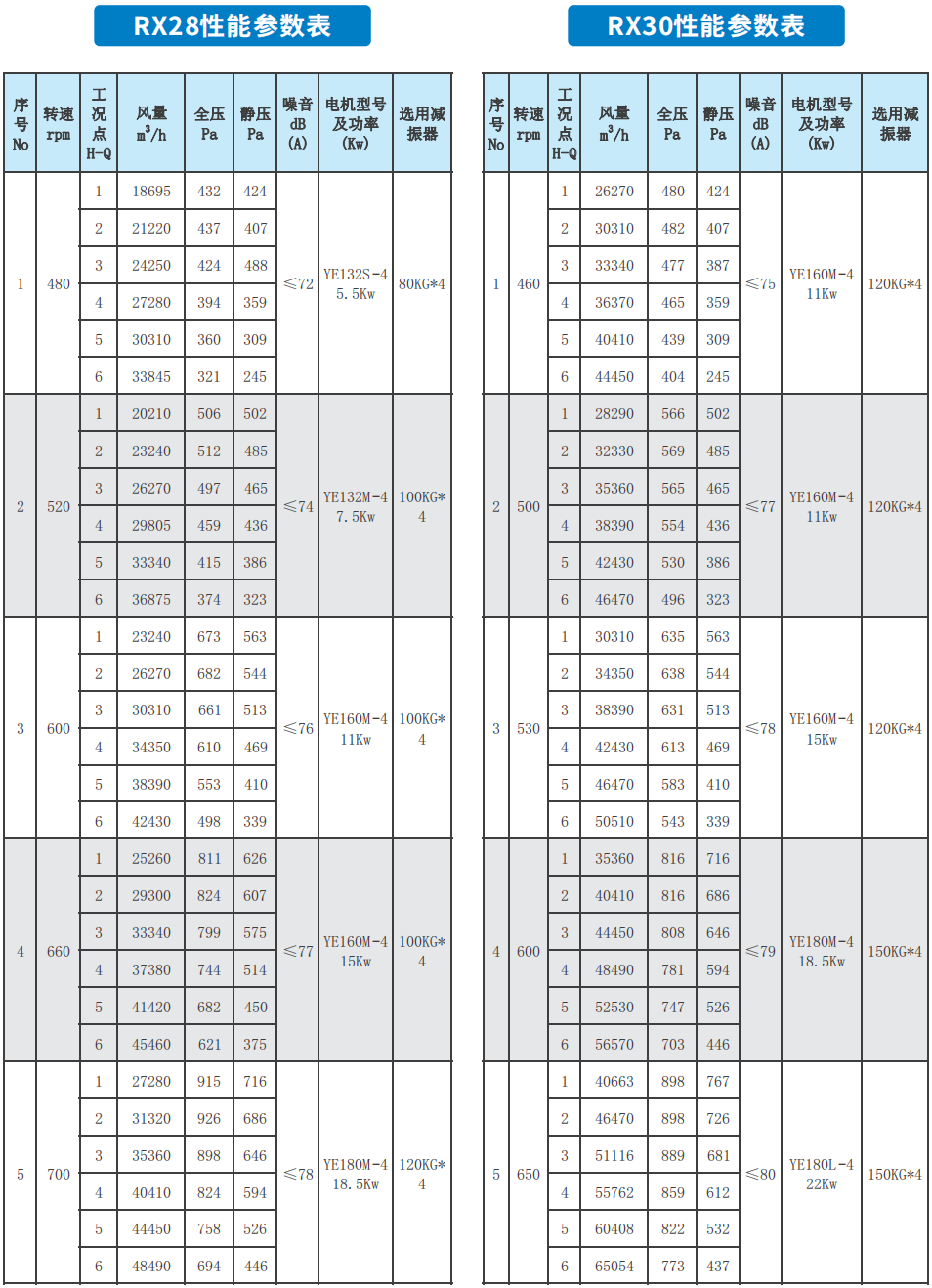

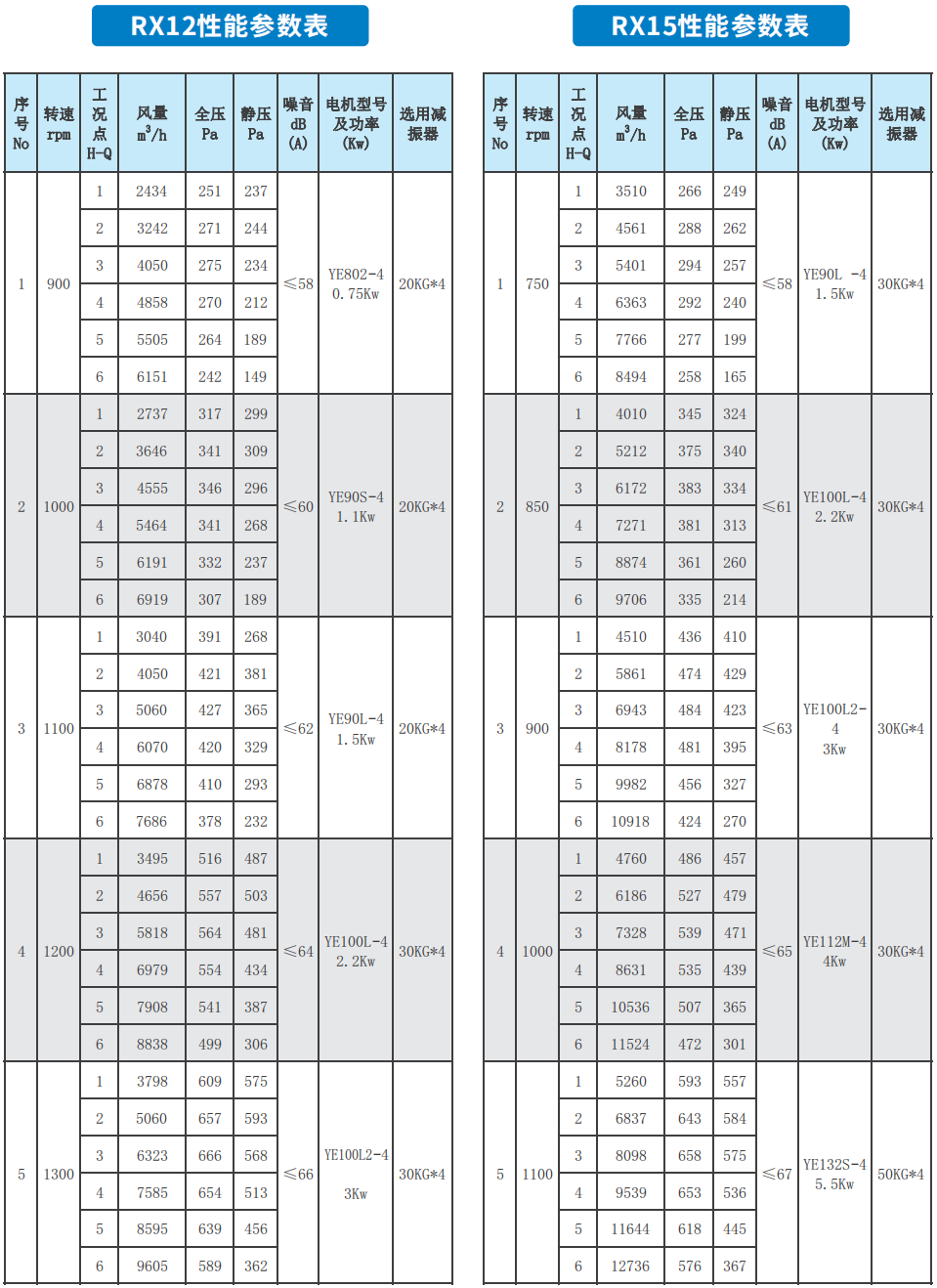

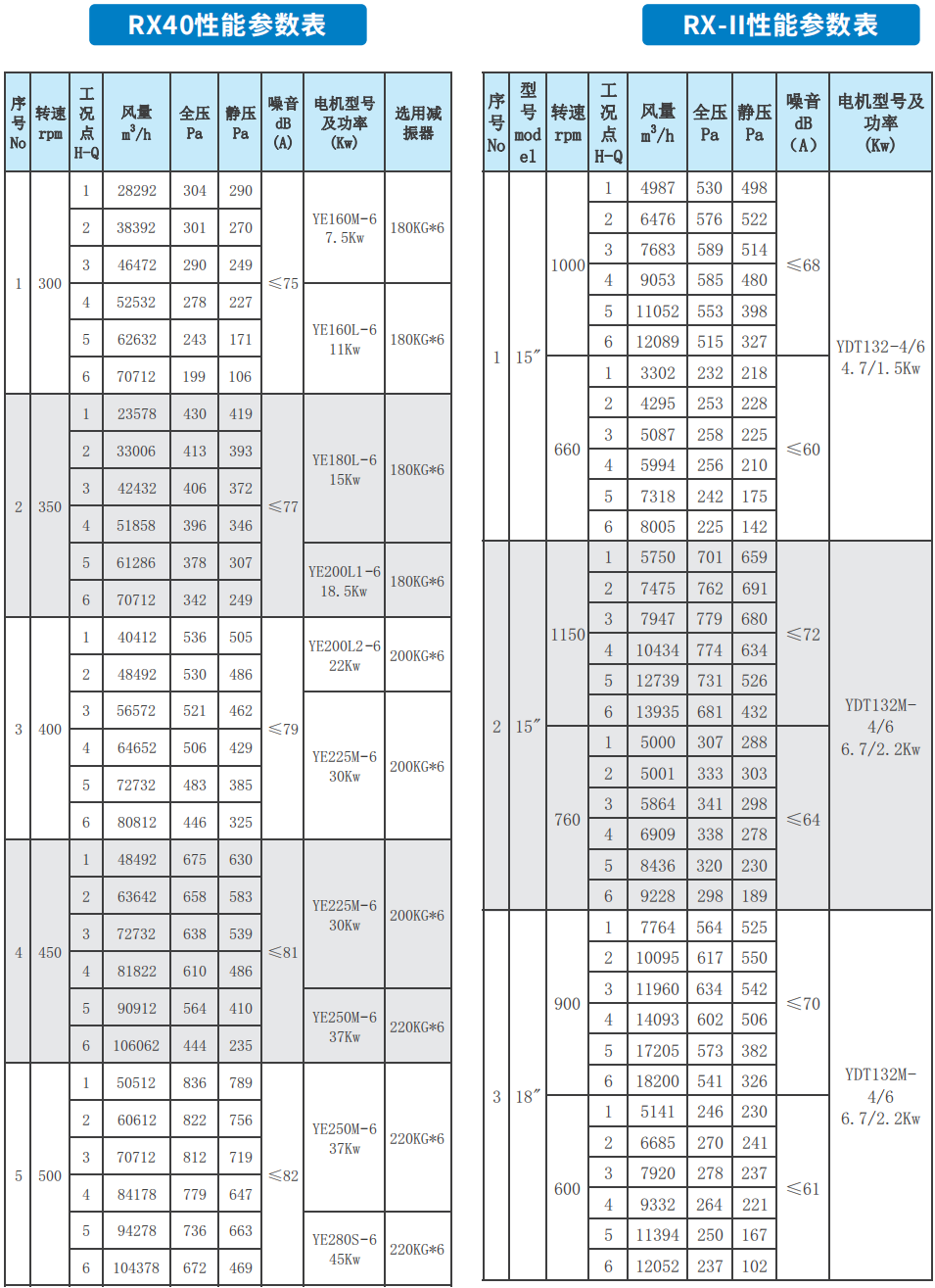

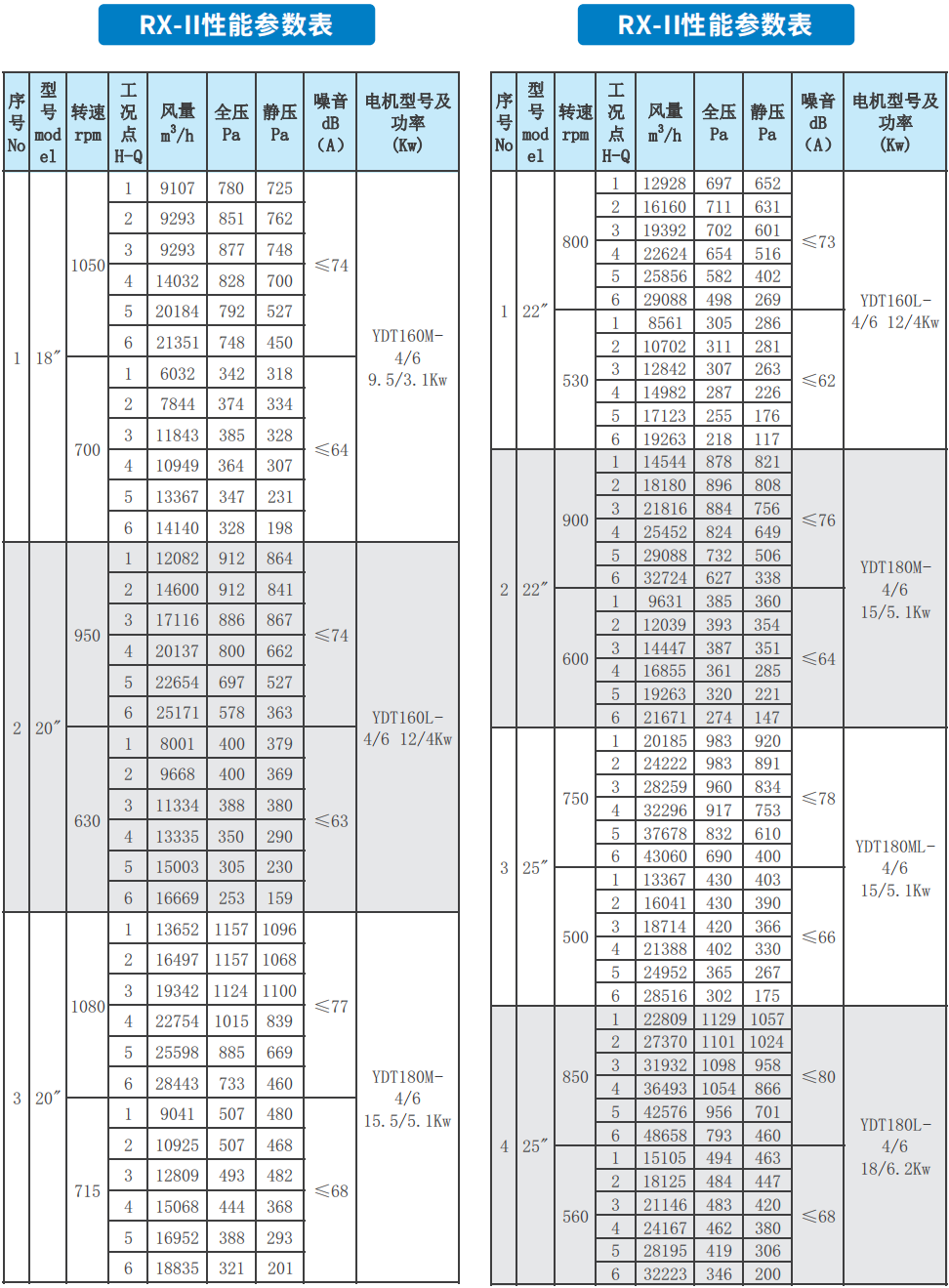

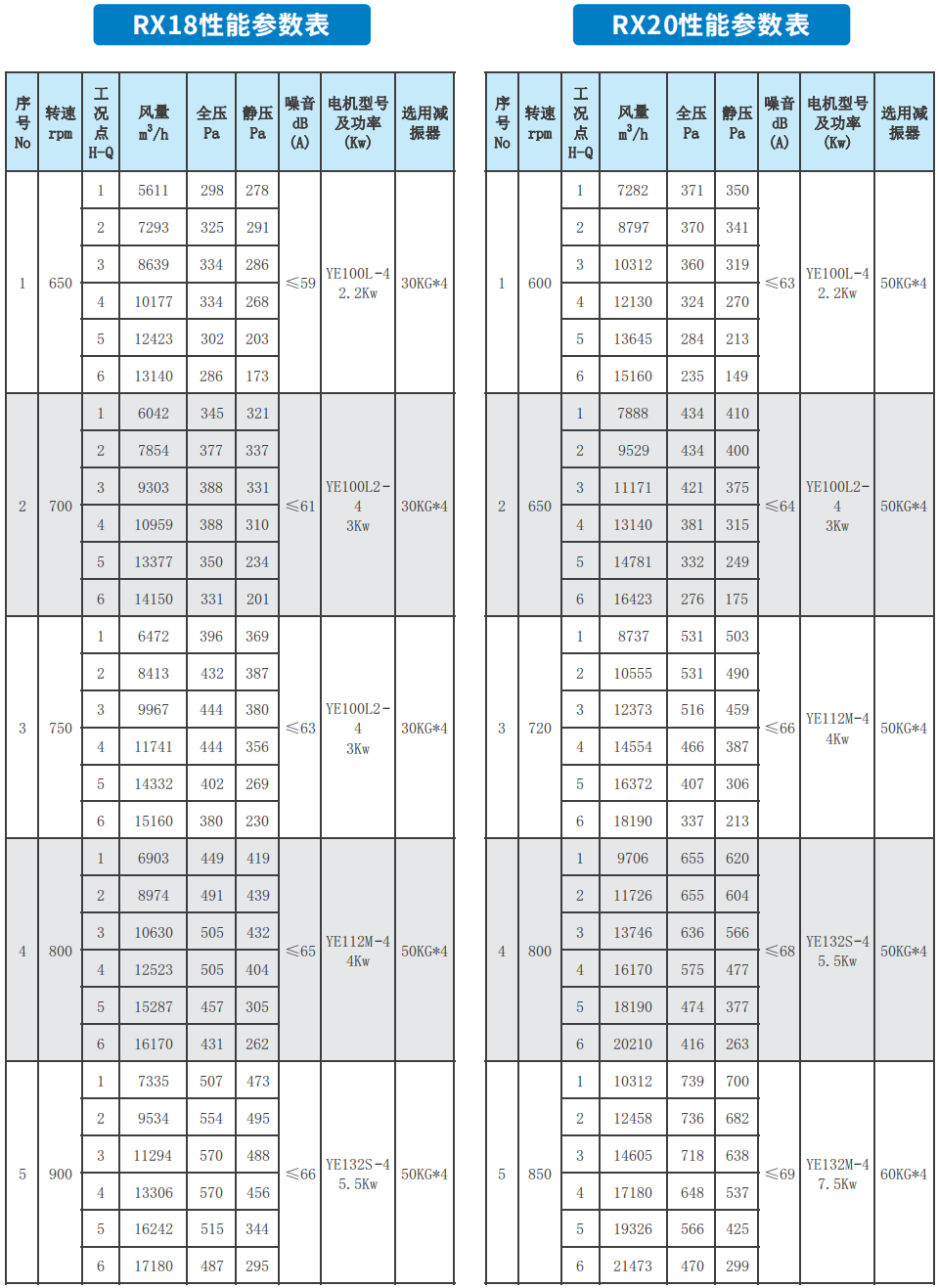

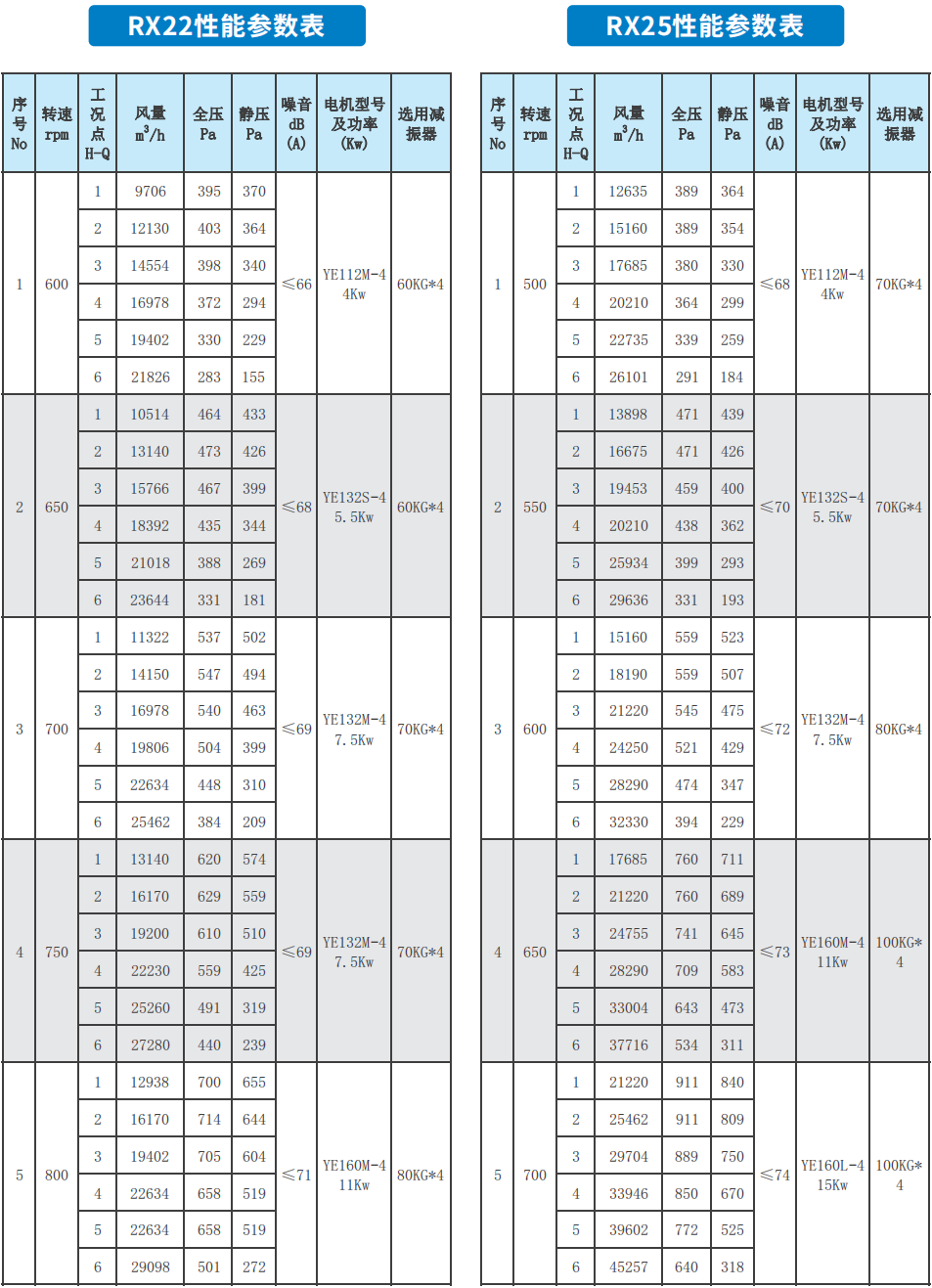

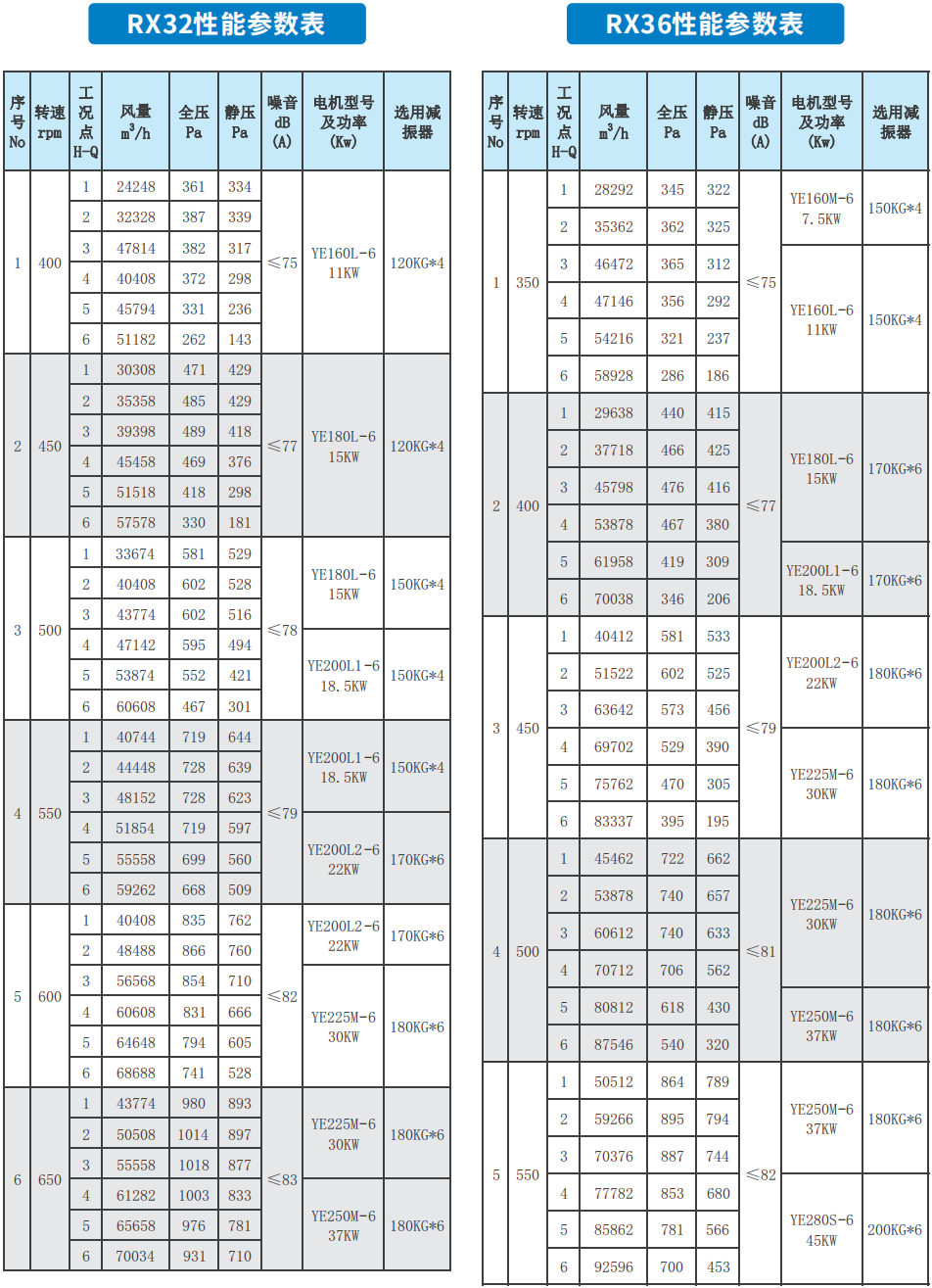

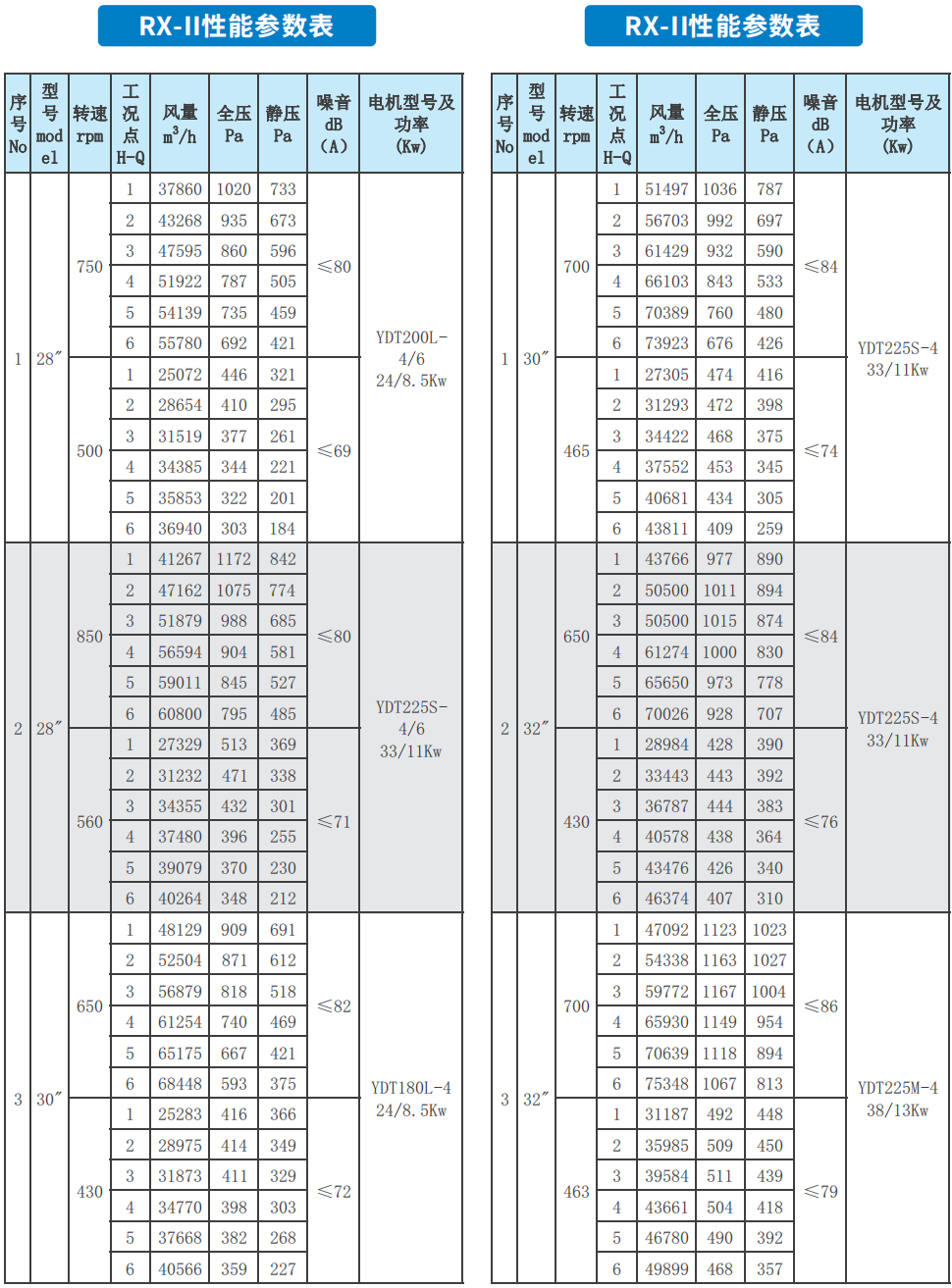

RX系列性能参数表

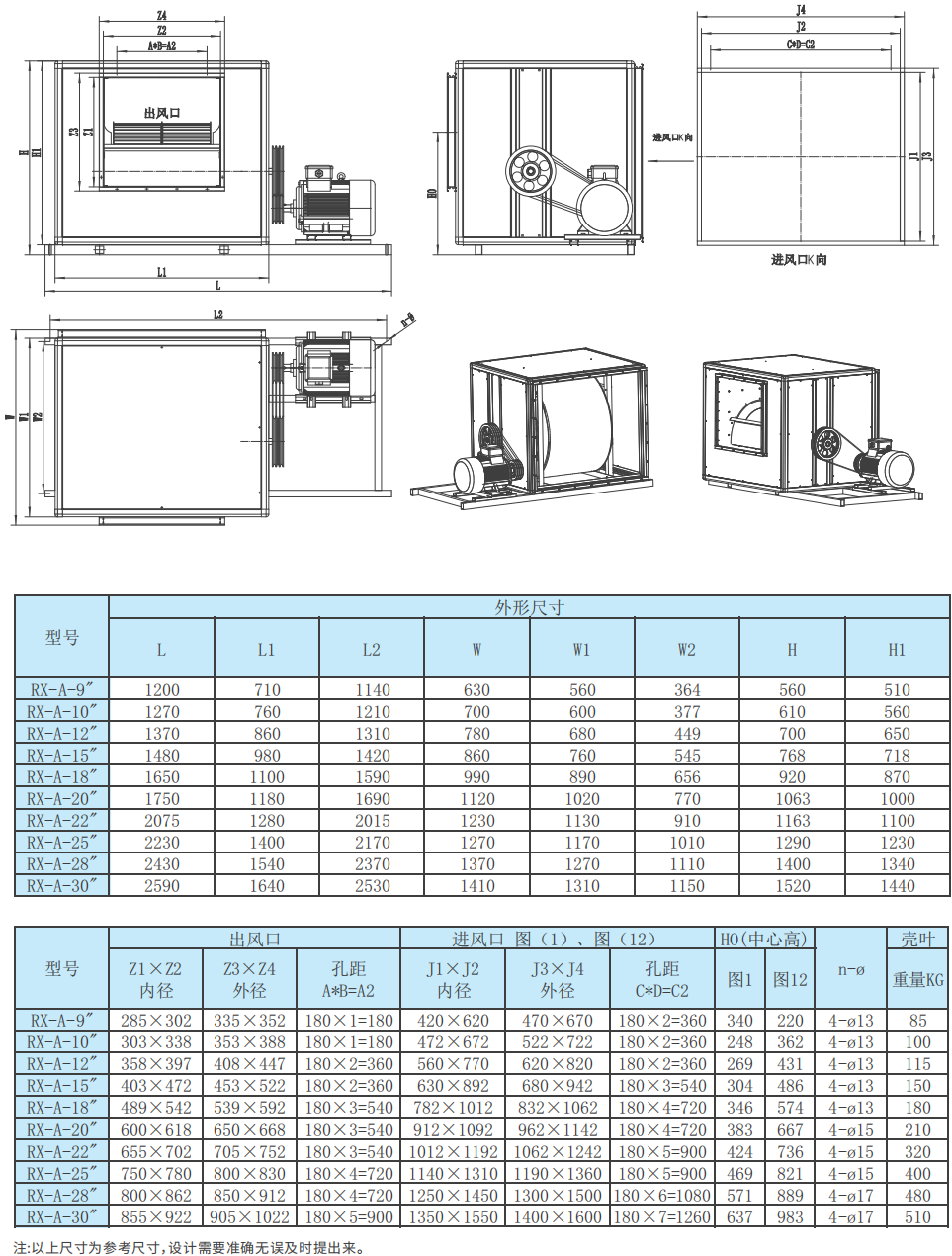

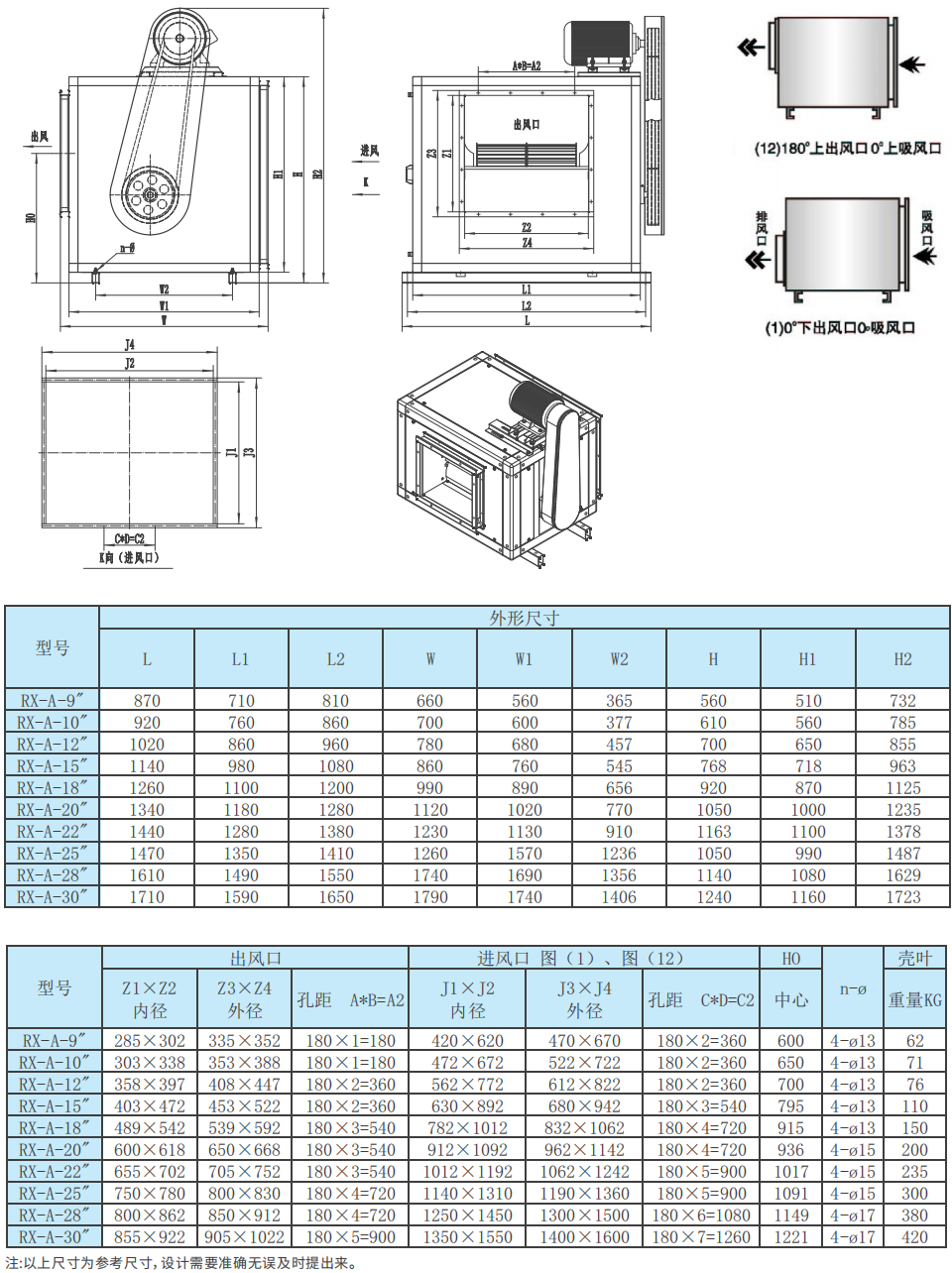

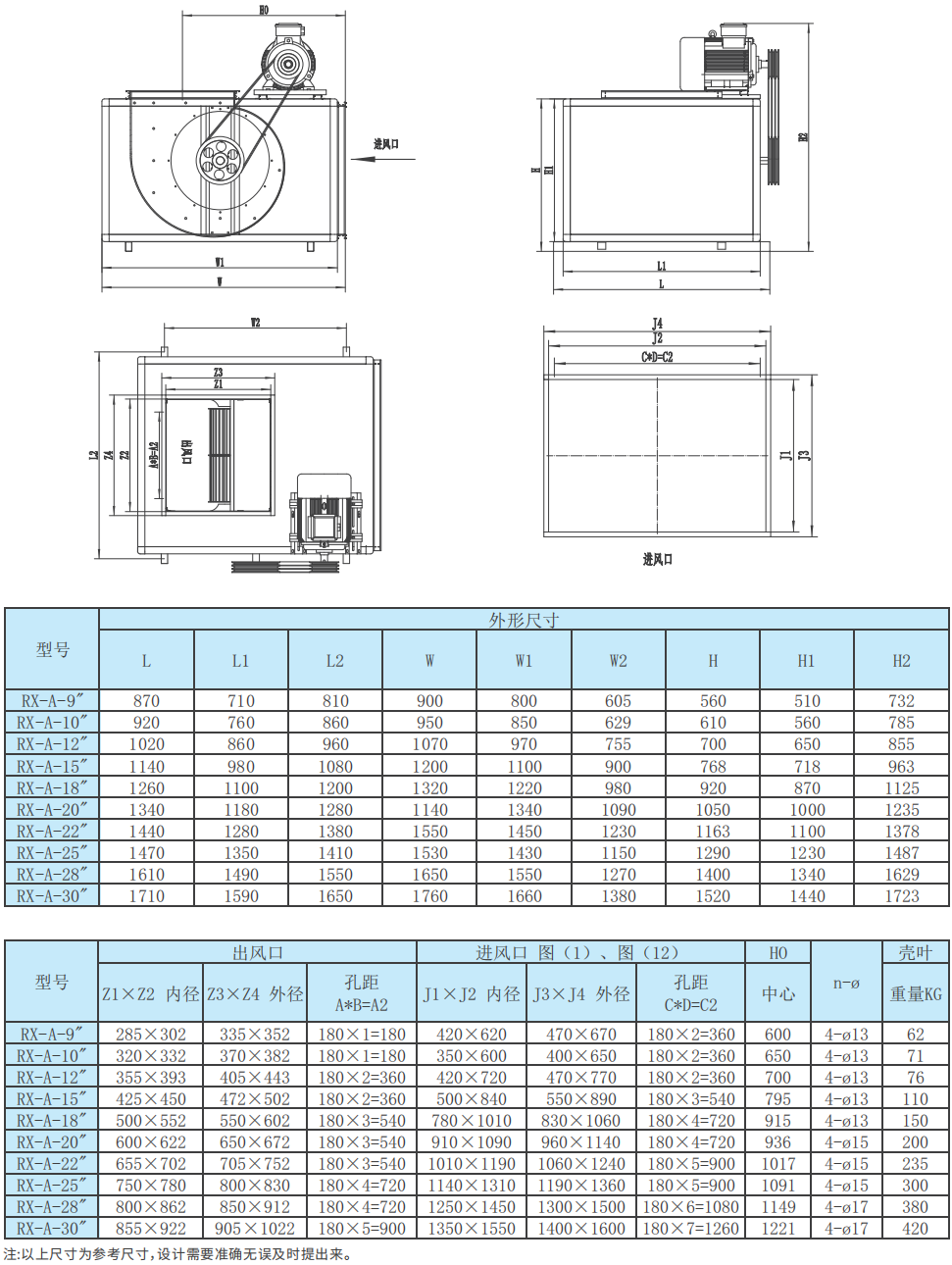

外形及安装尺寸
