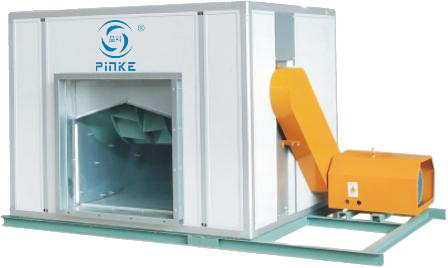

RX-BF系列后倾式柜式离心通风机

一、产品概述A型

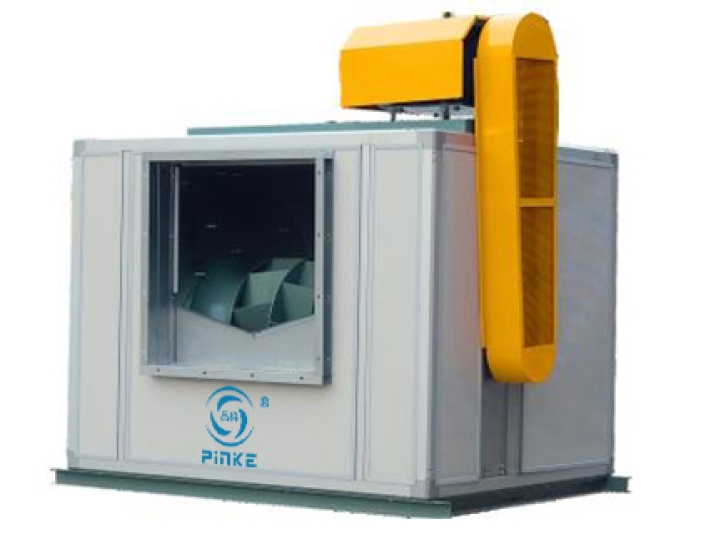

　　电机安装在箱体外,分为箱体顶置安装(如图1示)和底座底置安装(如图2示)》电机顶置时节省安装场地的空间,通用性强;电机底置时保养维护方便,更适合吊顶安装。所有风柜都设置有检修门,方便平时的保护维修。

二、产品概述B型

　　电机安装在箱体内部(如图3示),由于电机内置于箱体里面,噪音相对A型机更低,是一般通风换气的优先选择,所有风柜都设置有检修门,方便平时的保护维修。

三、选型注意事项

　　应由专业的设计师对系统设计和对风机进行选型,准确计算好系统需求的风量、阻力、噪音、功率或其它技术要求,这样才有利于保证风机的使用效果和满足系统需求。

　　系统中的阻力因素造成的压力损失不是固定数值,必须用阻力系数对风机进行选型。

　　特别注意B型风机不可用于消防排烟和厨房抽油烟,只能用于- -般通风气。

　　后倾风机不能反转使用,反转运行时电机有可能负载超电流,导致电机烧坏。

四、用途

　　适用于办公大楼、宾馆、酒店礼堂、影剧院、地下室、高级民宅'工厂车间、商场、医院等场所的通风换气和消防排烟。

　　在输送气体不温度超过80°C时可连续使用,用作消防排烟时可在280°C分钟的高温情况下，连续运行不少于30分钟达到消防排风之目的。

　　输送介质要求:介质应为空气并且无腐蚀、无易燃易爆,气体不能含有较粘性的物质,且气体中所含尘土或硬质颗粒物的含量不能大于150mg/ma.

　　可以根据现场环境,非标订制防爆、防腐高效过滤等要求。

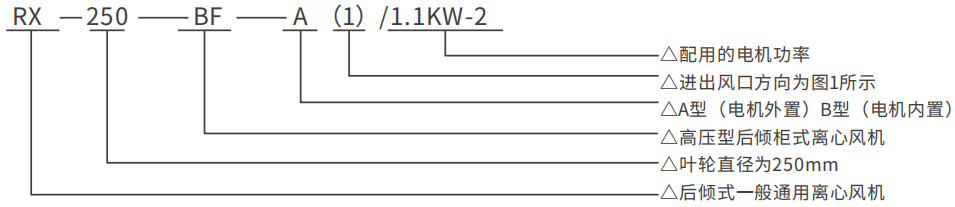

五、型号说明

特种防爆型产品概况

　　1.产品说明

　　RX-BF(防爆型产品在型号“RX-BF"前面加"B")系列高压型柜机防爆离心风机,是我司特种风机的其中一种产品,是在普通RX-BF柜式离心风机基础上通过增加防火花功能、配用防爆电动机从而达到防爆效果,产品外型尺寸、性能参数与RX-BF标准相同。该产品经过国家专业机构检测并获得防爆产品认证证书,是易燃易爆作业环境的必然选择。

　　2、结构特点

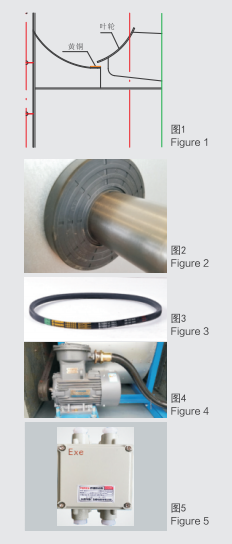

　　△风机内部与空气接触主要部份蜗壳采用特殊材料隔离技术,主要有铜、铝合金、不锈钢材料用于隔离转动件,防止转动件产生摩擦引发电火花而引燃引爆空气中的介质:(如图1示)

　　△风机主轴与蜗壳接触处采用橡胶隔离技术,防止主轴与蜗壳的铁板摩擦(电机内置型无需此结构)引发电火花而引燃引爆空气中的介质:(如图2示)

　　△采用防静电皮带:(如图3示)

　　△采用国家认可的防爆电动机: (如图4示)

　　△可根据客户要求加装箱体外部防爆接线盒(电机外置型无需此结构):(如图5示)

　　3、用途

　　△适用于办公大楼、 宾馆、酒店、礼堂、影剧院、地下室、高级民宅、工厂车间、商场、医院等场所的通风换气。.

　　△在输送气体温度不能超过80°C。

　　△输送介质要求:介质可为普通空气、或易燃易爆空气,但要求无腐蚀、气体不能含有较粘性的物质,且气体中所含尘土或硬质颗粒物的含量不能大于150mg/m³。

洁净型产品概况

　　1.产品说明

　　RX-BFG (洁净型产品在型号“RX-BFG”后面加“G”)系列低压型柜机洁净离心风机,是我司开发的一种针对洁净环境使用的产品,是在普通RX-BF柜式离心风机基础.上通过增加过滤装置达到洁净空气的功能,产品外型尺寸、性能参数与RX-BF标准都不同,采购前由我司技术工程师提供设计图和选型方案。该产品分为初、中、高效过滤段,根据用户需求选用，是高要求洁净作业环境的必然选择。

　　2、结构特点

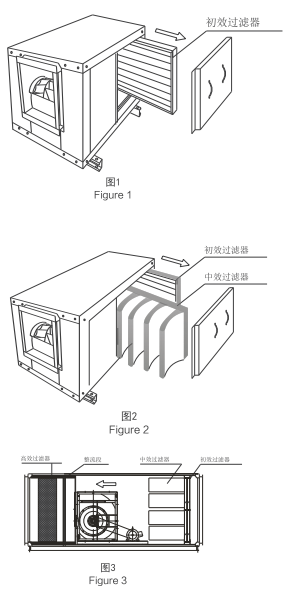

　　△初效型

　　在风机进风段或出风段的箱体内加装初效过滤器,可通过打开检修门]检查或更换过滤器。过滤器有G 1-G4级别可供用户选择:(如图1示)

　　※次最高过滤效率达到45%。

　　△初中效型

　　在风机进风段或出风段的箱体内加装初中效过滤器,可通过打开检修门检查或更换过滤器。中过滤器有F5-F8级别可供用户选择,有袋式和板式选择:(如图1示)

　　※次最高过滤效率达到95%。

　　△初中高效型

　　在初中效过滤的基础.上增加高效过滤,过滤段-般装在出风口的前面:(如图1示)

　　※次最高过滤效率达到99.99%。

　　3、用途

　　△主要选用于高要求的无尘车间、医院、幼儿园、实验室。

　　△在输送气体温度不能超过80°C。

　　△输送介质要求:介质应为空气并且无腐蚀、无易燃易爆,气体不能含有较粘性的物质，且气体中所含尘土或硬质颗粒物的含量不能大于150mg/m³。

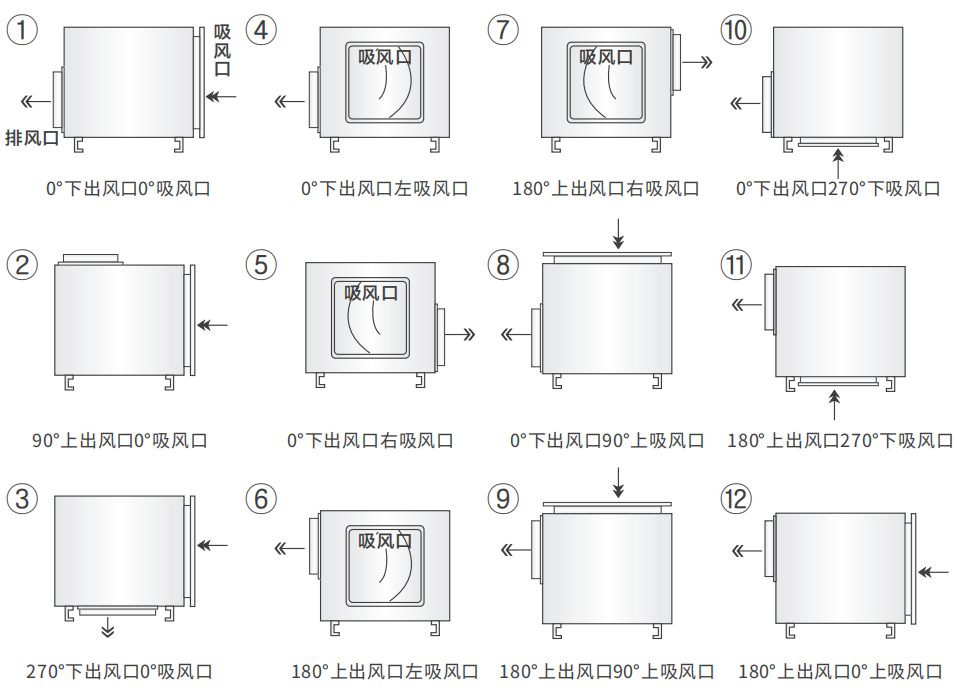

进出口风口位置示图

安装说明

　　△风机分为座地式或悬吊式安装,安装时必须保证风机的水平面。

　　△风机的基础质量应大于风机质量的十倍,具有足够的强度、稳定性、耐久性。

　　△进出风口应采用软接方式连接管道系统。

　　△任何安装方式均需加装减振器,减振器应由专业工程师计算准确后选用。

技术说明

　　△本资料提供的性能参数是在标准条件下(即介质为标准大气压下的洁净空气,温度等于20°C:气体密度等于1.2kgm3)的数据,其测试方法符合AMCA210标准为图B(1)型安装方式(自由进气,管道出气)的要求。

　　△噪音为a计声压級,其数据是b(1)型风机在进、出风口均接管道的状态下,距离风机1米处测得,应注意,声压級会sm试环境特性、反射和固有频率的改变而改变,关于噪音问题的一切解释权在于我司。

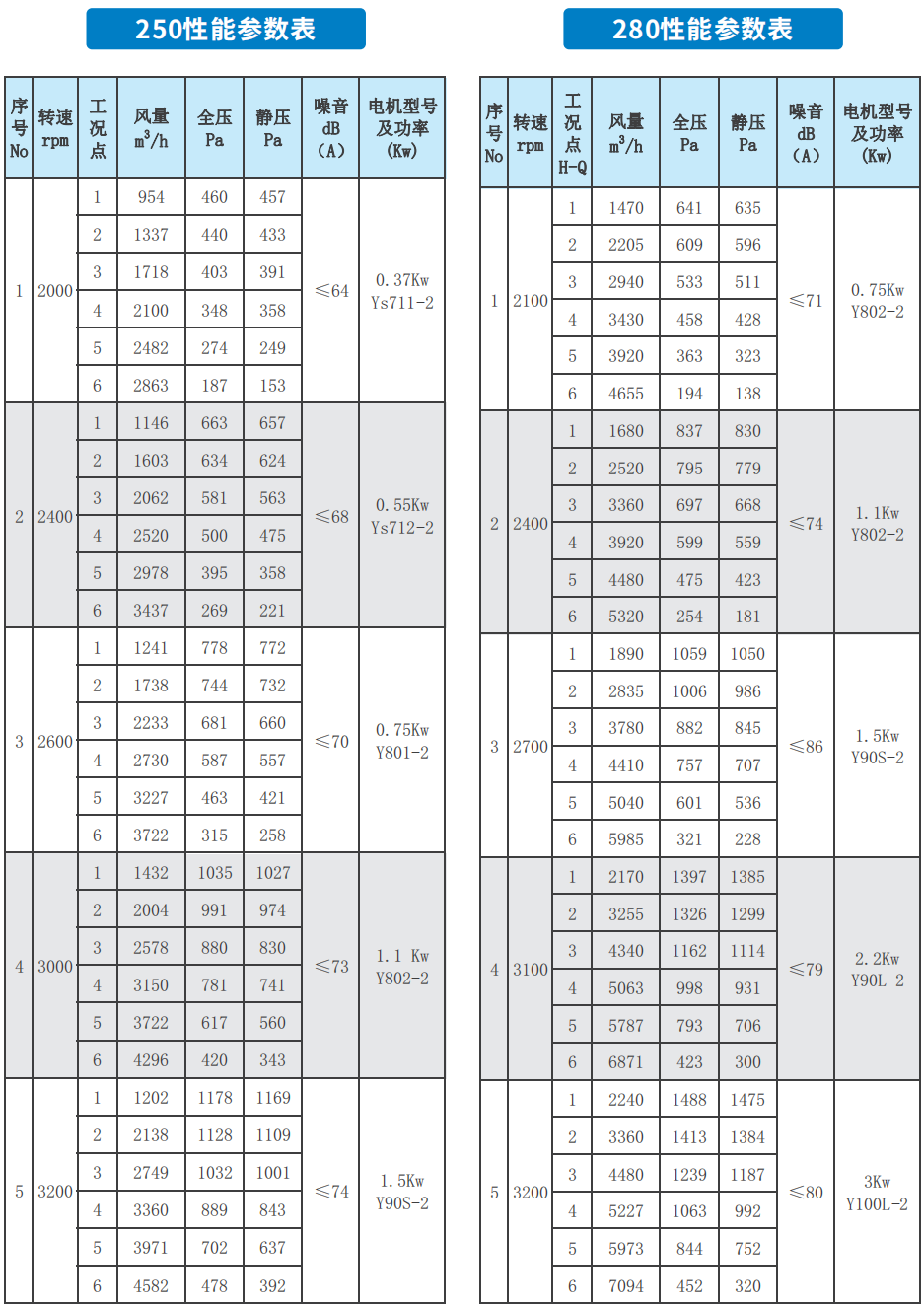

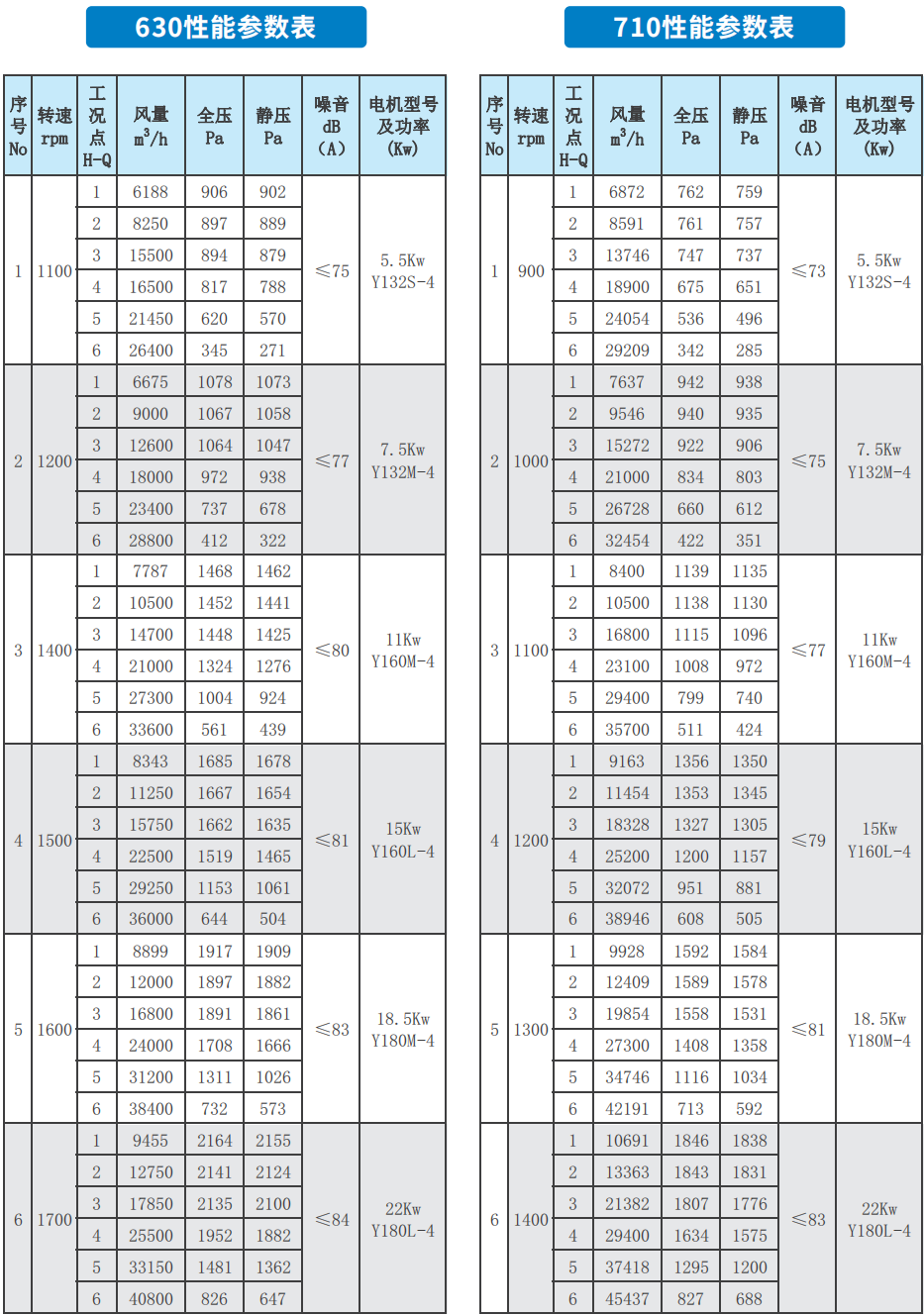

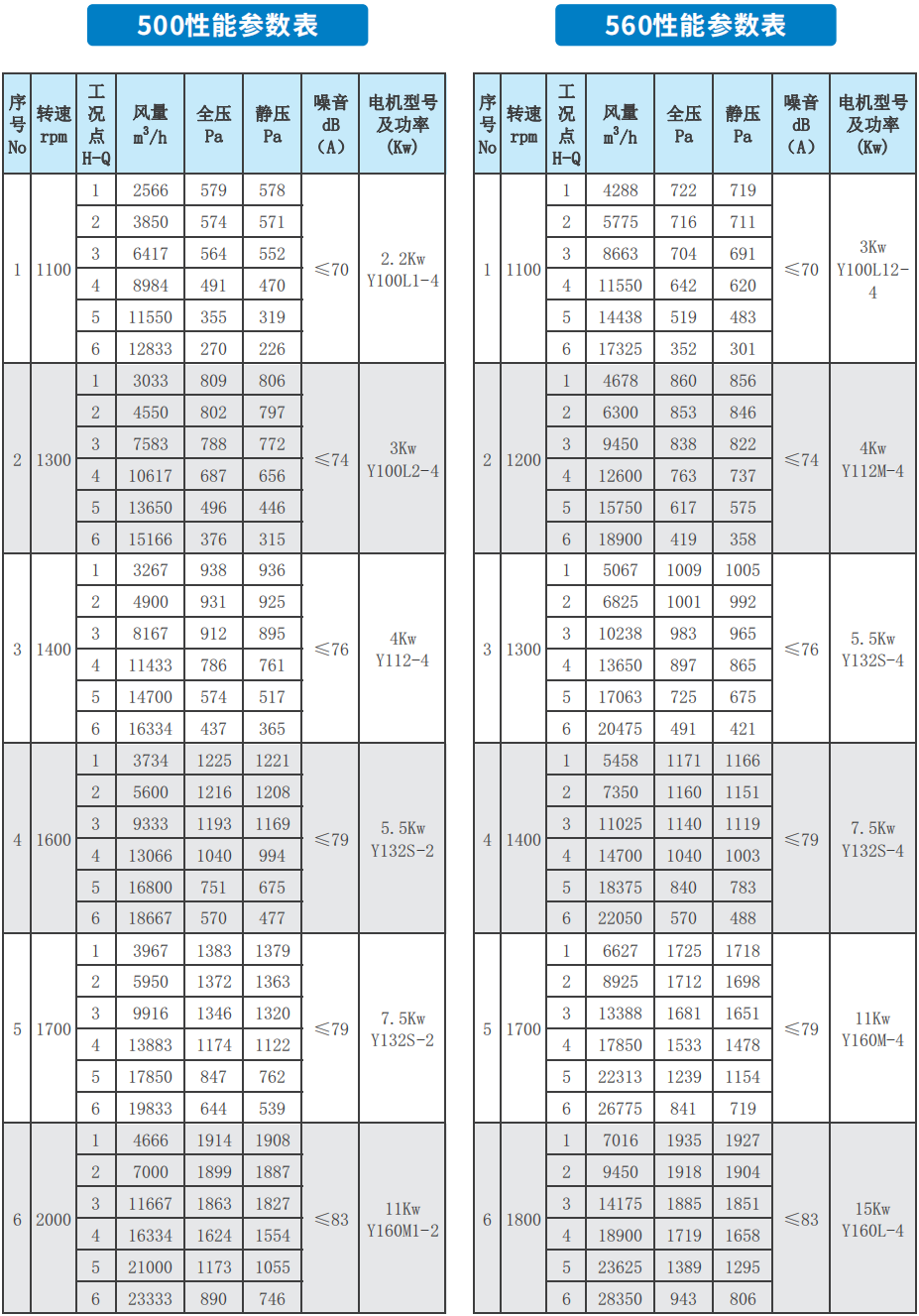

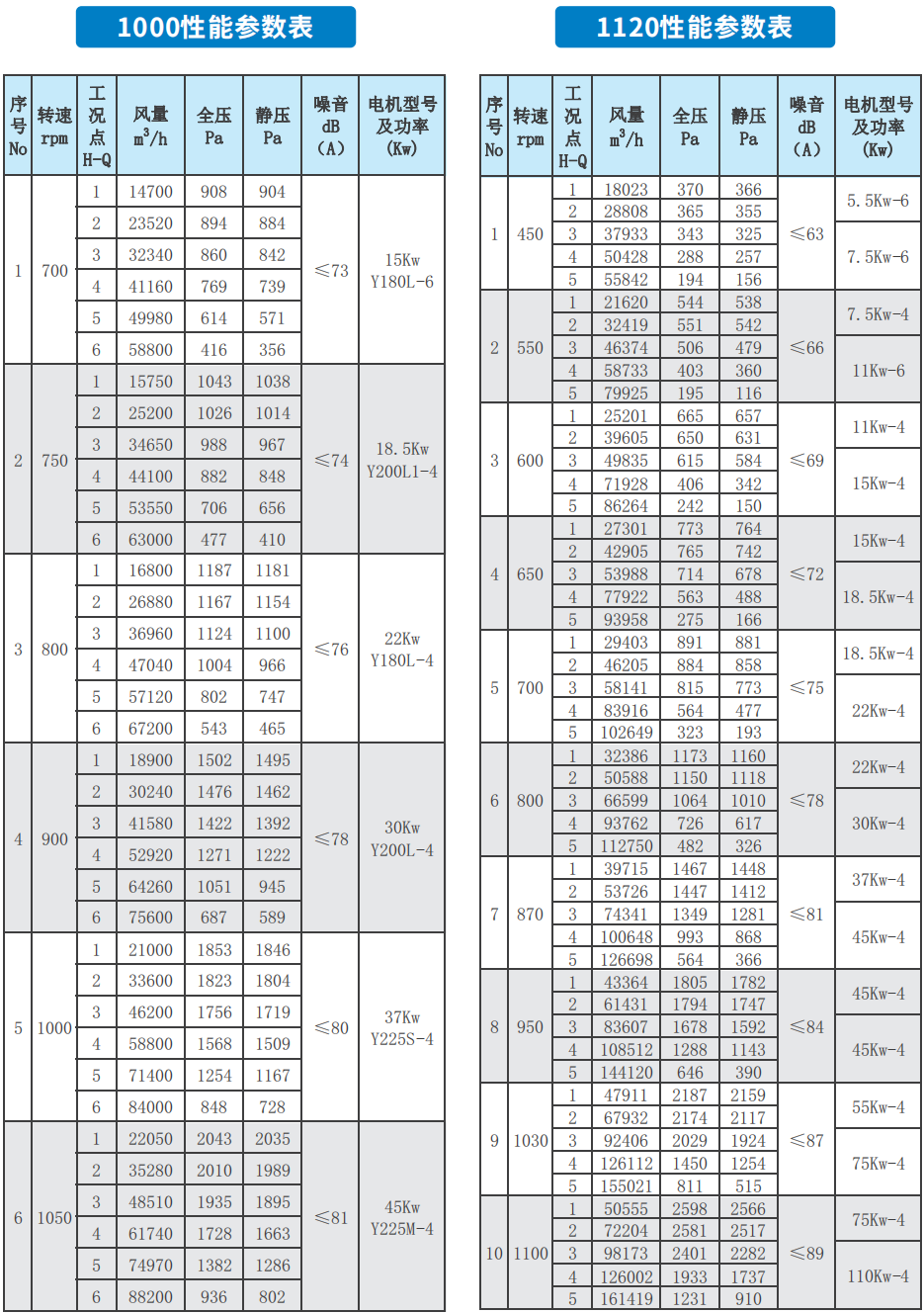

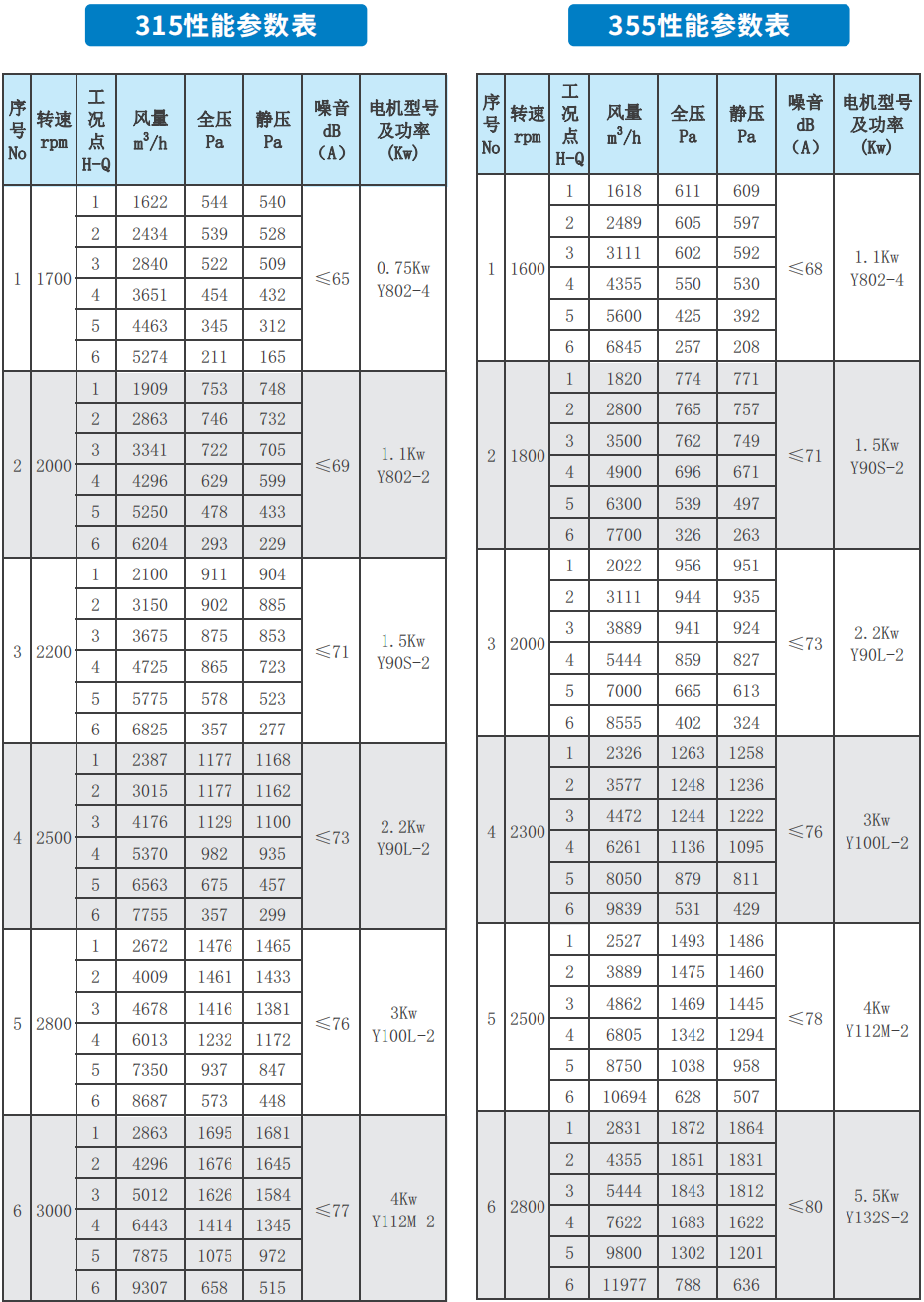

RX-BF系列性能参数表
